1号冷冻库

1．外形尺寸：7.36m*5.18m*2.5m

  2.库温：-18~-10℃

一：保温配置

★1、库体保温：库体保温：150mm厚聚氨酯冷库板，密度40±2kg/m³，双面0.5mm304不锈钢板，B2级阻燃;
  2、地面保温：150mm厚聚氨酯冷库板，密度40±2kg/m³，双面0.5mm304不锈钢板，B2级阻燃;上铺3mm厚花纹铝板。

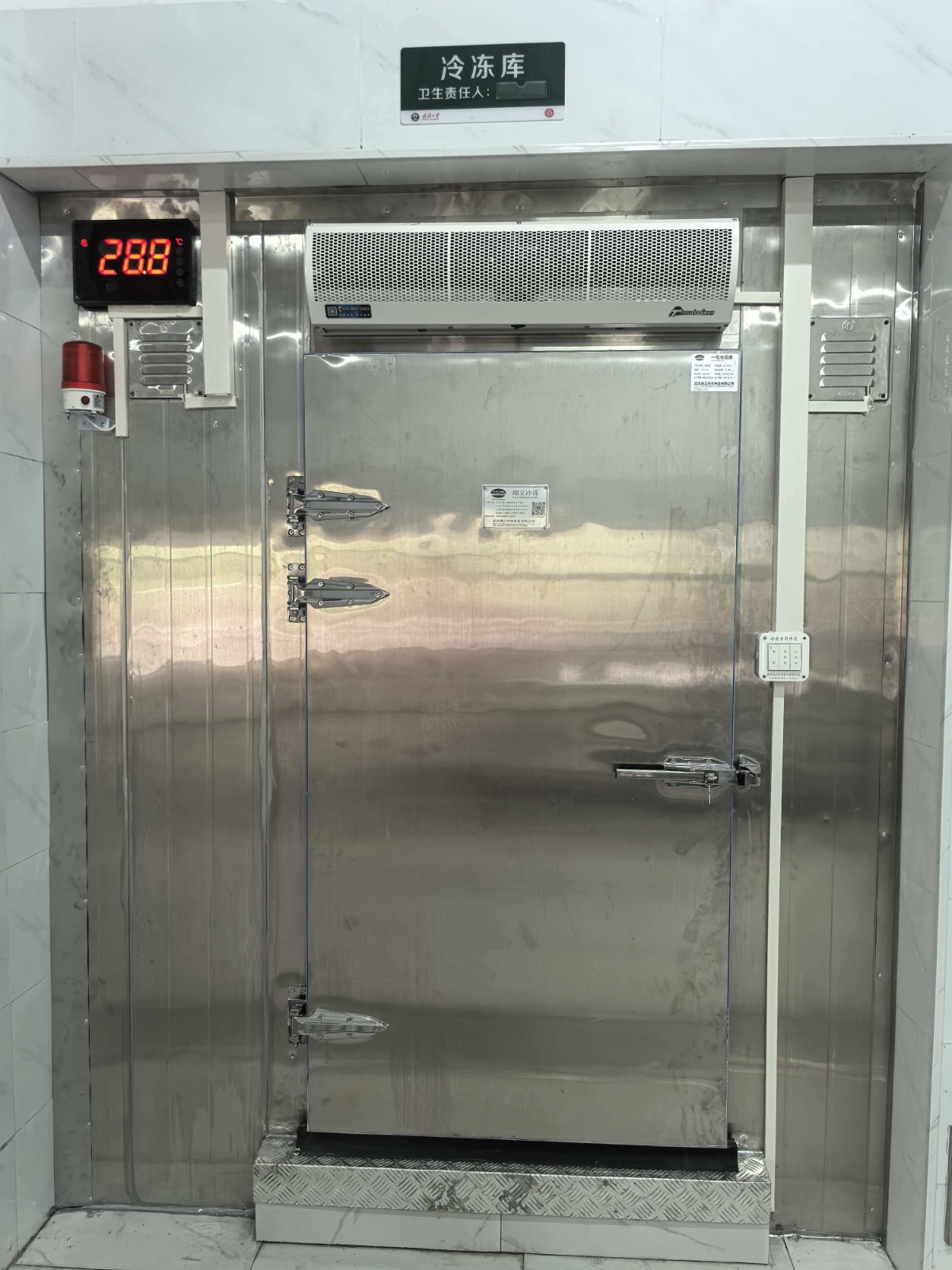

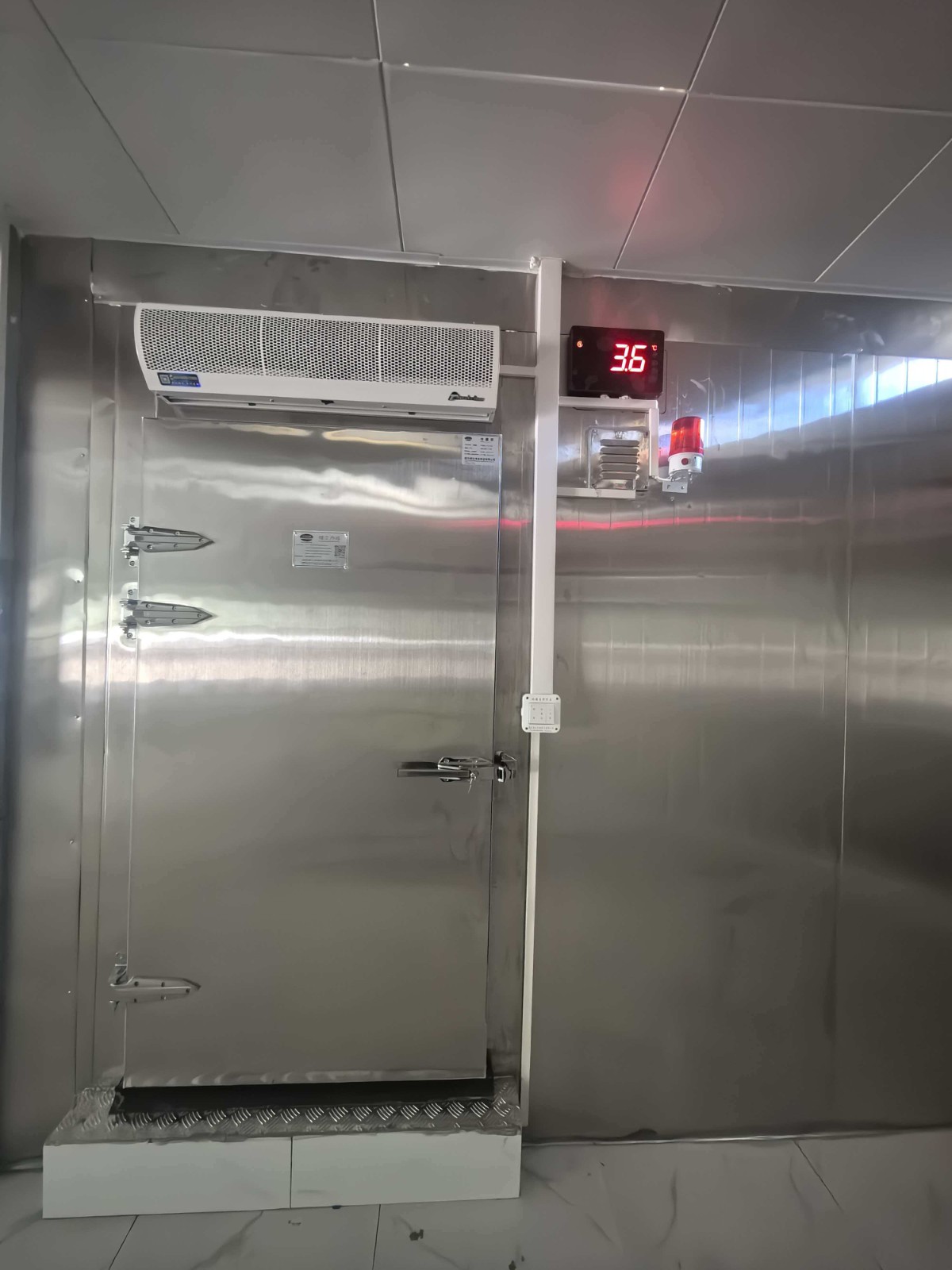

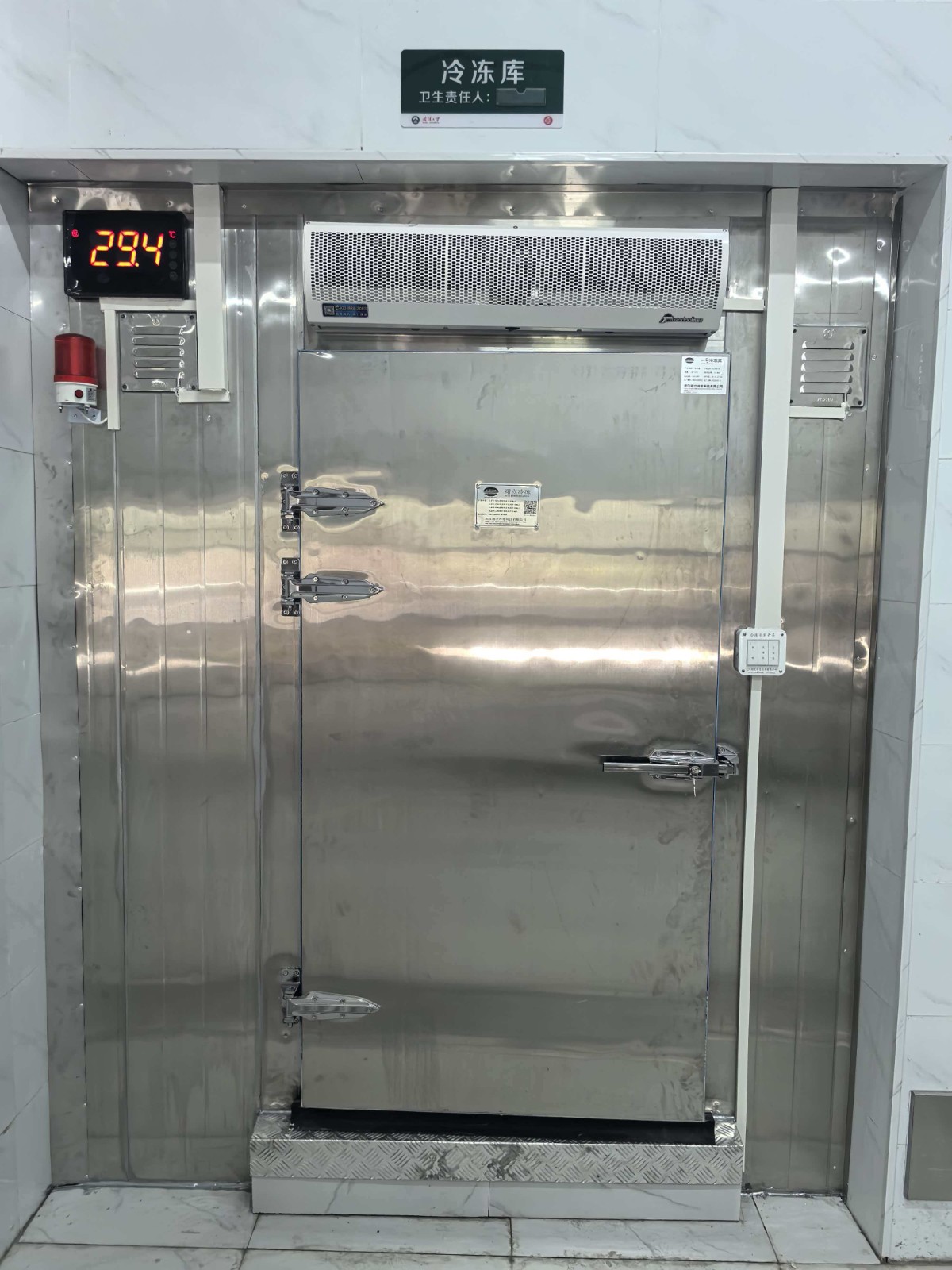

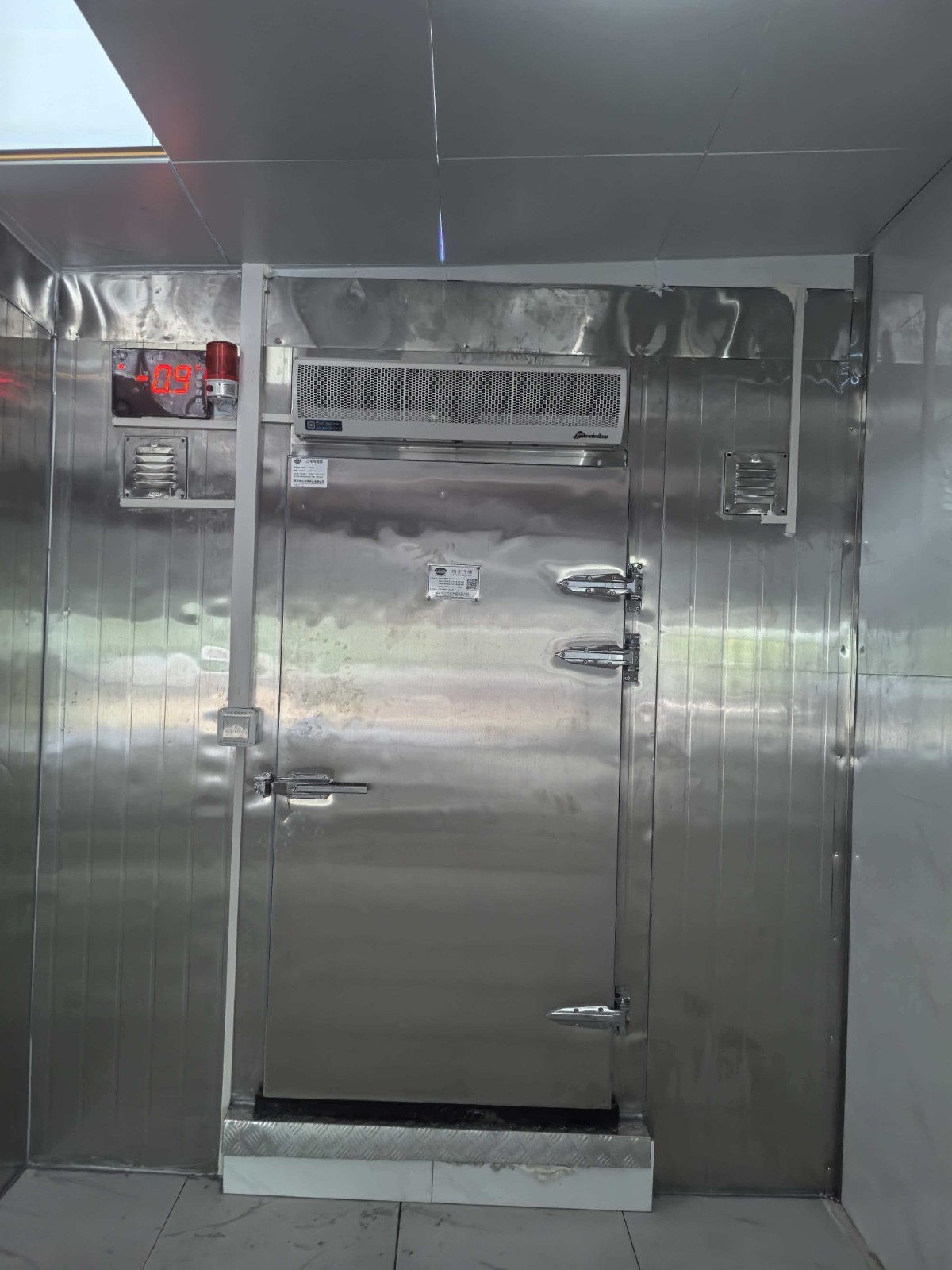

  3、0.9*1.8*0.15m双面不锈钢半埋平开门，冷库门锁采用1178型不锈钢材质安全门锁，搭配不锈钢材质高脚锁钩和夜光库门推杆，门框预埋防冻加热丝；
  4、库体安装压力平衡装置；
  5、门上方安装风幕机；
  6、库门上方安装大屏温度显示器；
  7、冷库配套安装防困紧急呼叫报警器；

二：制冷系统配置

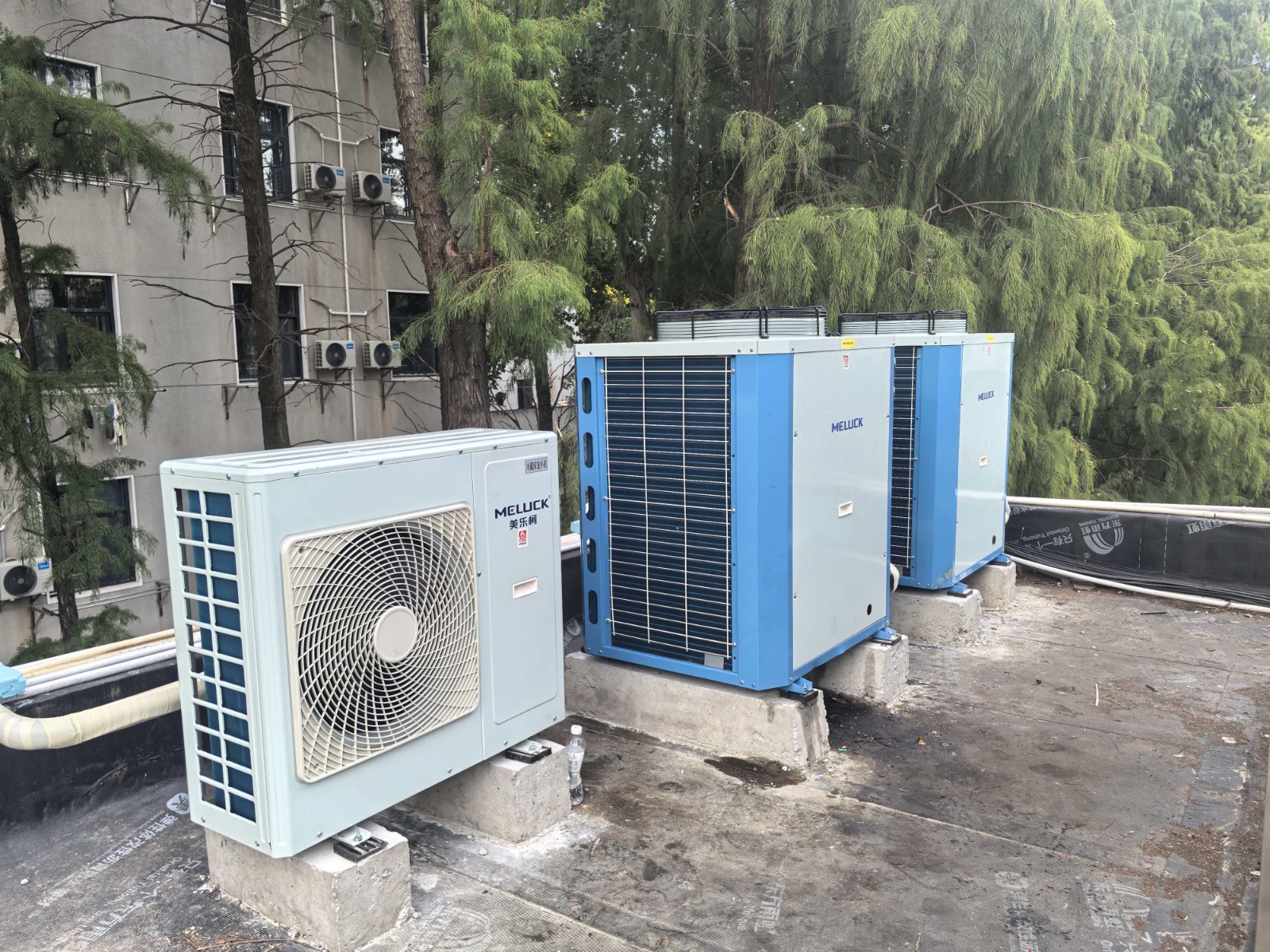

★1、制冷主机：风冷冷凝箱式制冷机组（压缩机机头采用冷冻专用全封闭涡旋压缩机12HP，采用喷气增焓节能技术）运行工况：-25℃/+45℃，制冷量：14.05KW，运行功率8.09KW；

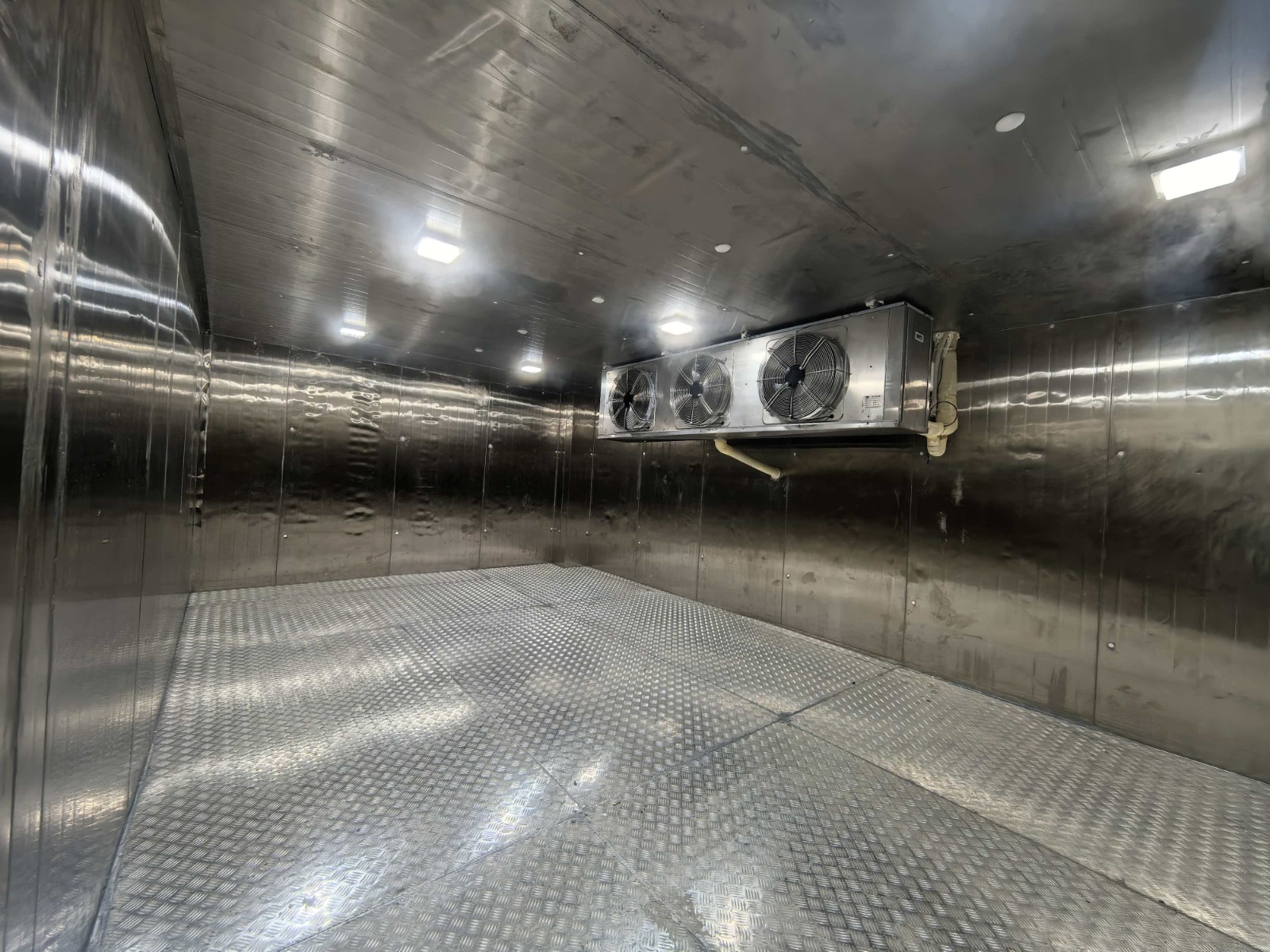

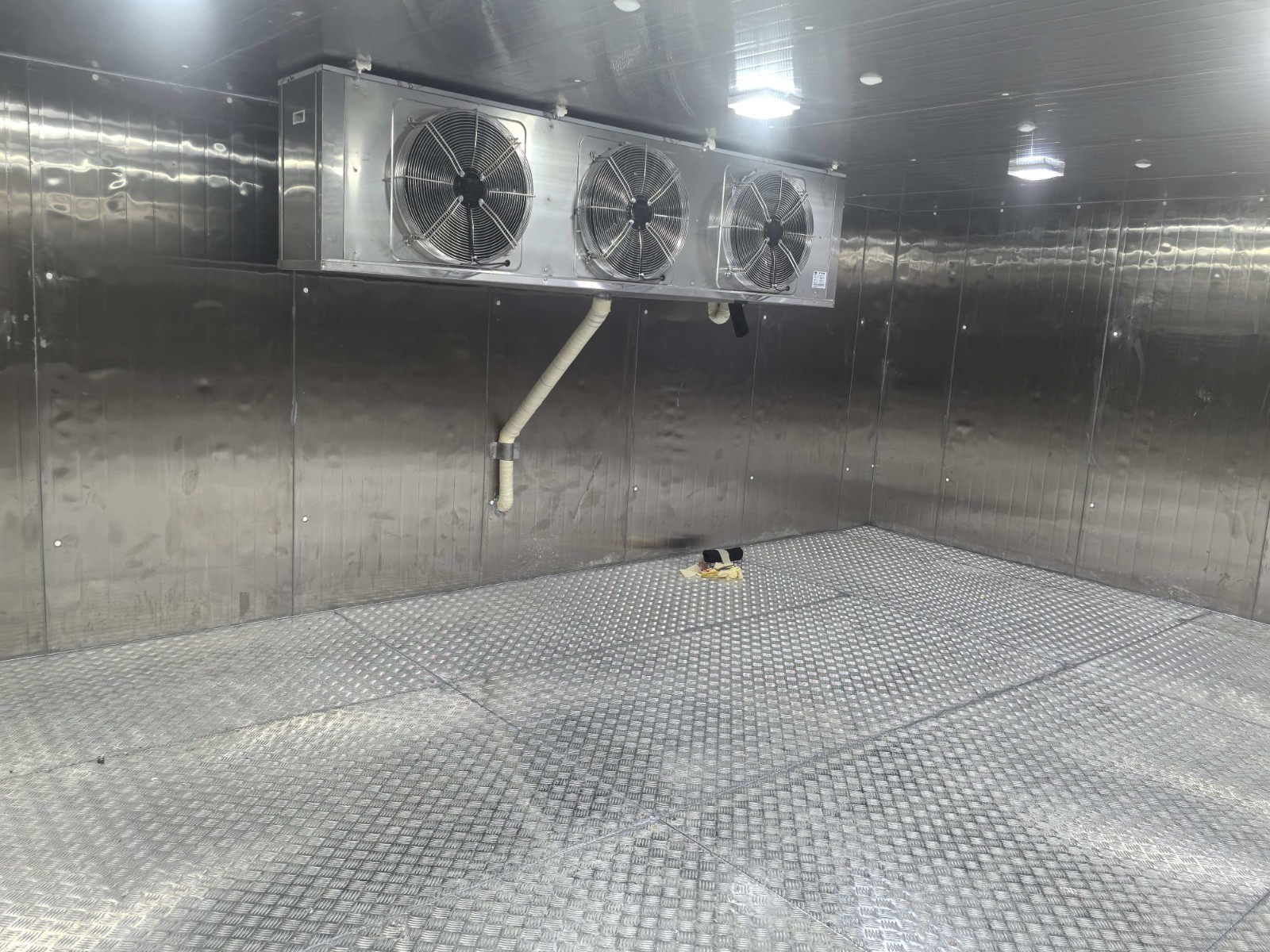

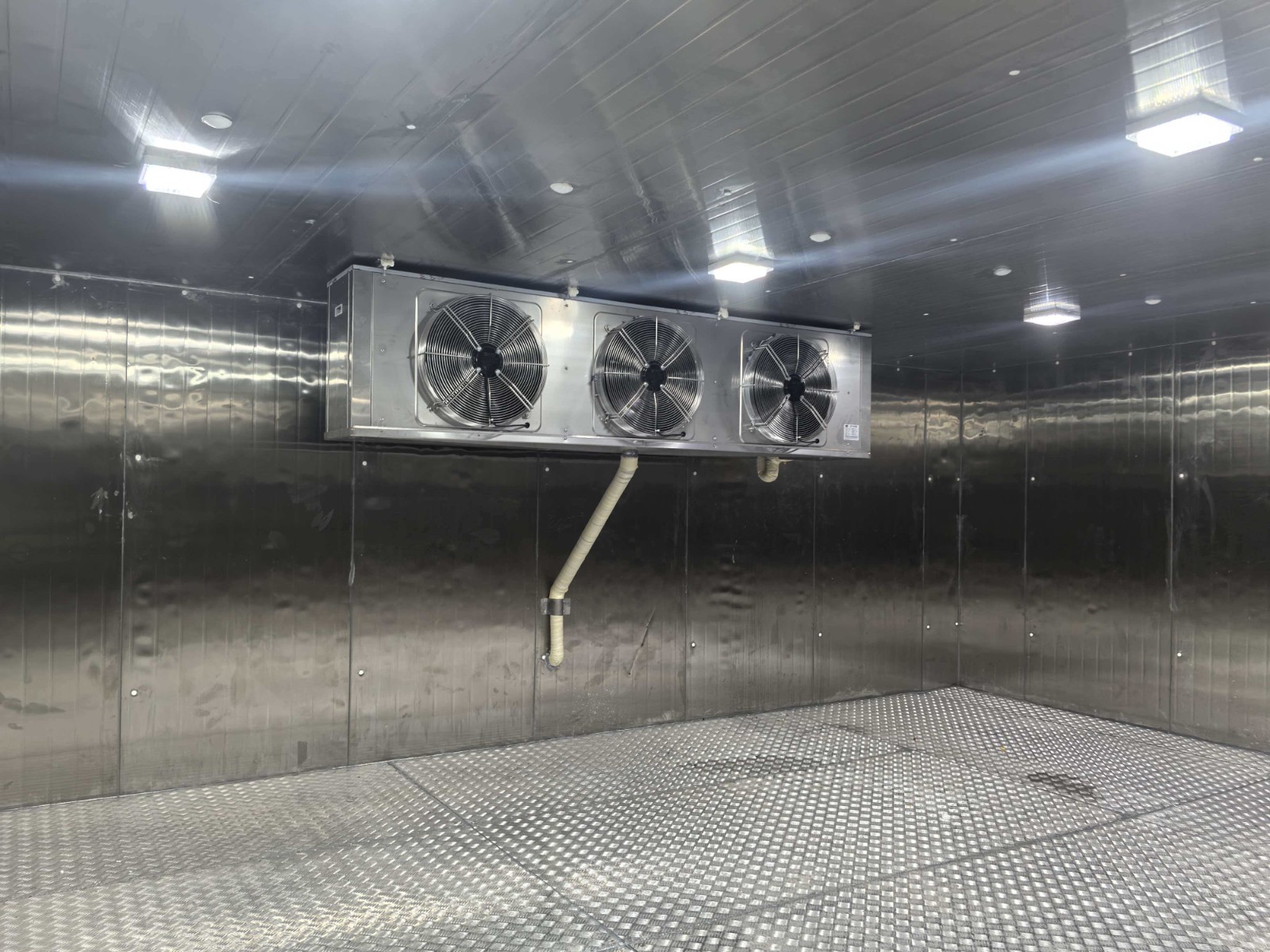

  ★2、冷风机： 型号DD-24.0/120  名义制冷量24KW，换热面积120㎡，电机功率414W*3 ,化霜功率（11KW+2.2KW) 风量6765m³*3  材质：304不锈钢材质；
  ★3、热力膨胀阀，名义制冷量26KW，接口尺寸5/8×7/8，提供MOP设计（最大操作压力）、直通型设计、平衡流口设计(BP）、反应滞后程度低、过热度可调、新柱形感温包及固定夹设计、激光焊接，不锈钢感温包及毛细管；

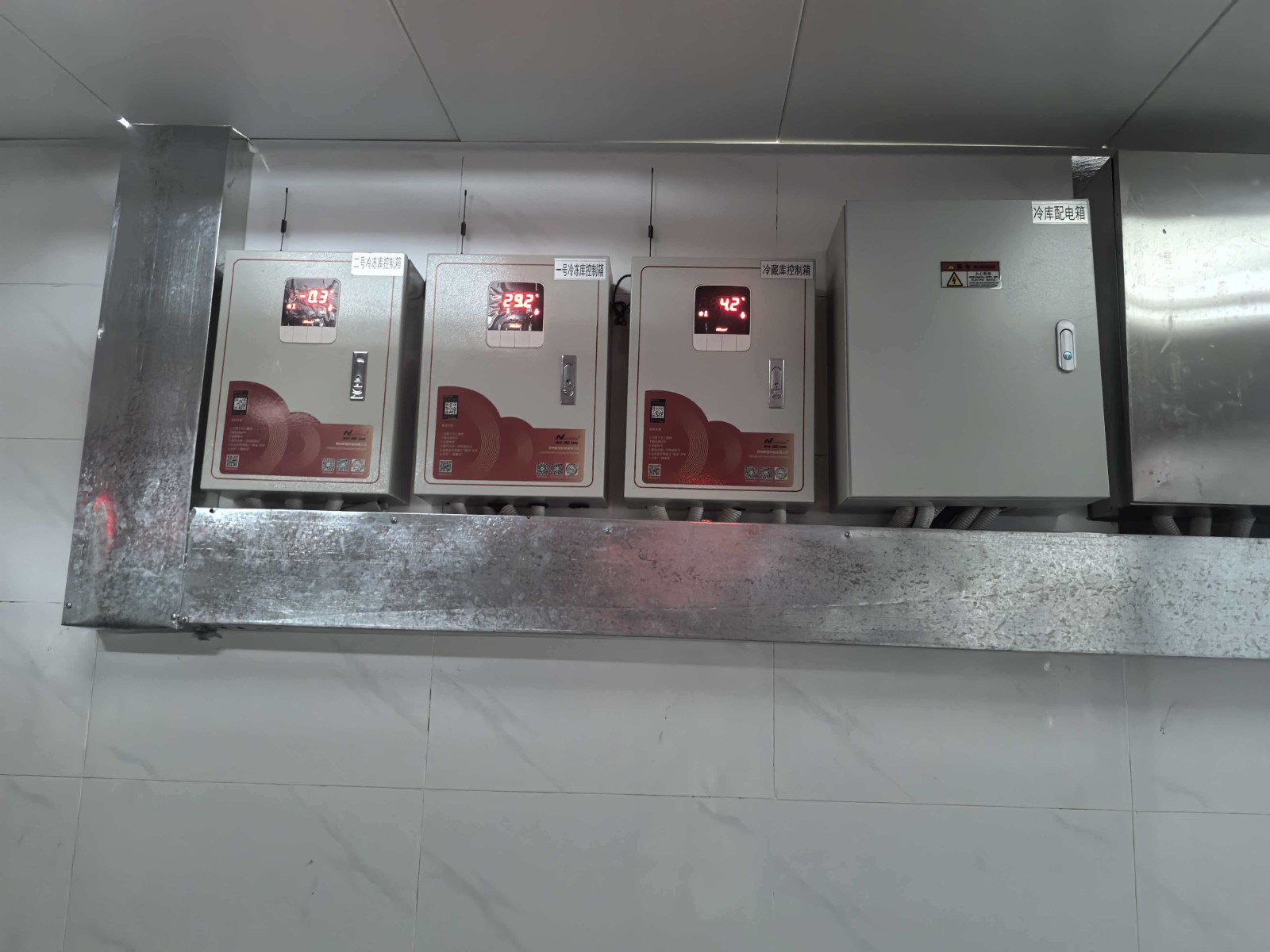

  ★4、物联网控制箱（带手机、电脑远程监控功能）免费提供三年手机&电脑监控功能；
  具有：各种控制功能、保护功能及远程管理功能。
  例如：压缩机启停控制、高低温告警保护、压缩机过载保护、风机保护、外部告警控制、告警输出、水流告警、电压缺错相保护、库门未关提醒、用电量统计、月报表推送、峰谷电运行模式设置、冷库断电提醒等。
  温度显示范围： -45～120℃
  温度设定范围： -40～115℃
  电流显示范围： 0～100A
  压缩机电流设定范围： 0～80A
  控制器电源： AC380V，三相四线制
  使用环境： 温度-20℃～60℃；湿度≤85%，无凝露,无腐蚀
  输出触点容量： 5A/250VAC
  温度传感器： NTC R25=5kΩ,B(25/50)=3470K
  5、R404A环保冷媒。

2号冷冻库

1.外形尺寸：6.66m*4.38m*2.5m

2.库温：-18~-10℃

一、保温配置

1、库体保温：库体保温：150mm厚聚氨酯冷库板，密度40±2kg/m³，双面0.5mm304不锈钢板，B2级阻燃;

2、地面保温：150mm厚聚氨酯冷库板，密度40±2kg/m³，双面0.5mm304不锈钢板，B2级阻燃;上铺3mm厚花纹铝板；

3、0.9*1.8*0.15m双面不锈钢半埋平开门，冷库门锁采用1178型不锈钢材质安全门锁，搭配不锈钢材质高脚锁钩和夜光库门推杆，门框预埋防冻加热丝；

4、库体安装压力平衡装置；

5、门上方安装风幕机；

6、库门上方安装大屏温度显示器；

7、冷库配套安装防困紧急呼叫报警器。

二、制冷系统配置

1、制冷主机：风冷冷凝箱式制冷机组（压缩机机头采用冷冻专用全封闭涡旋压缩机12HP，采用喷气增焓节能技术）运行工况：-25℃/+45℃，制冷量：14.05KW，运行功率8.09KW；

2、冷风机： 型号DD-24.0/120  名义制冷量24KW，换热面积120㎡，电机功率414W*3 ,化霜功率（11KW+2.2KW) 风量6765m³*3  材质：304不锈钢材质；

3、热力膨胀阀，名义制冷量26KW，接口尺寸5/8×7/8，提供MOP设计（最大操作压力）、直通型设计、平衡流口设计(BP）、反应滞后程度低、过热度可调、新柱形感温包及固定夹设计、激光焊接，不锈钢感温包及毛细管；

4、物联网控制箱（带手机、电脑远程监控功能）免费提供三年手机&电脑监控功能；
  具有：各种控制功能、保护功能及远程管理功能。
  例如：压缩机启停控制、高低温告警保护、压缩机过载保护、风机保护、外部告警控制、告警输出、水流告警、电压缺错相保护、库门未关提醒、用电量统计、月报表推送、峰谷电运行模式设置、冷库断电提醒等。
  温度显示范围： -45～120℃
  温度设定范围： -40～115℃
  电流显示范围： 0～100A
  压缩机电流设定范围： 0～80A
  控制器电源： AC380V，三相四线制
  使用环境： 温度-20℃～60℃；湿度≤85%，无凝露,无腐蚀
  输出触点容量： 5A/250VAC
  温度传感器： NTC R25=5kΩ,B(25/50)=3470K   ；

5、R404A环保冷媒。

3号冷藏库

1.外形尺寸：4.66m*4m

*2.5m


2.库温：0~-5℃

一、保温配置

1、库体保温：库体保温：150mm厚聚氨酯冷库板，密度40±2kg/m³，双面0.5mm304不锈钢板，B2级阻燃;

2、地面保温：150mm厚聚氨酯冷库板，密度40±2kg/m³，双面0.5mm304不锈钢板，B2级阻燃;上铺3mm厚花纹铝板。

3、0.9*1.8*0.15m双面不锈钢半埋平开门，冷库门锁采用1178型不锈钢材质安全门锁，搭配不锈钢材质高脚锁钩和夜光库门推杆，门框预埋防冻加热丝；

4、库体安装压力平衡装置；

5、门上方安装风幕机；

6、库门上方安装大屏温度显示器

7、冷库配套安装防困紧急呼叫报警器；

二、

★1、制冷主机：风冷冷凝箱式制冷机组（压缩机机头采用冷冻专用全封闭涡旋压缩机4HP）运行工况：-4℃/+45℃，制冷量：7.42KW，运行功率3.32KW；

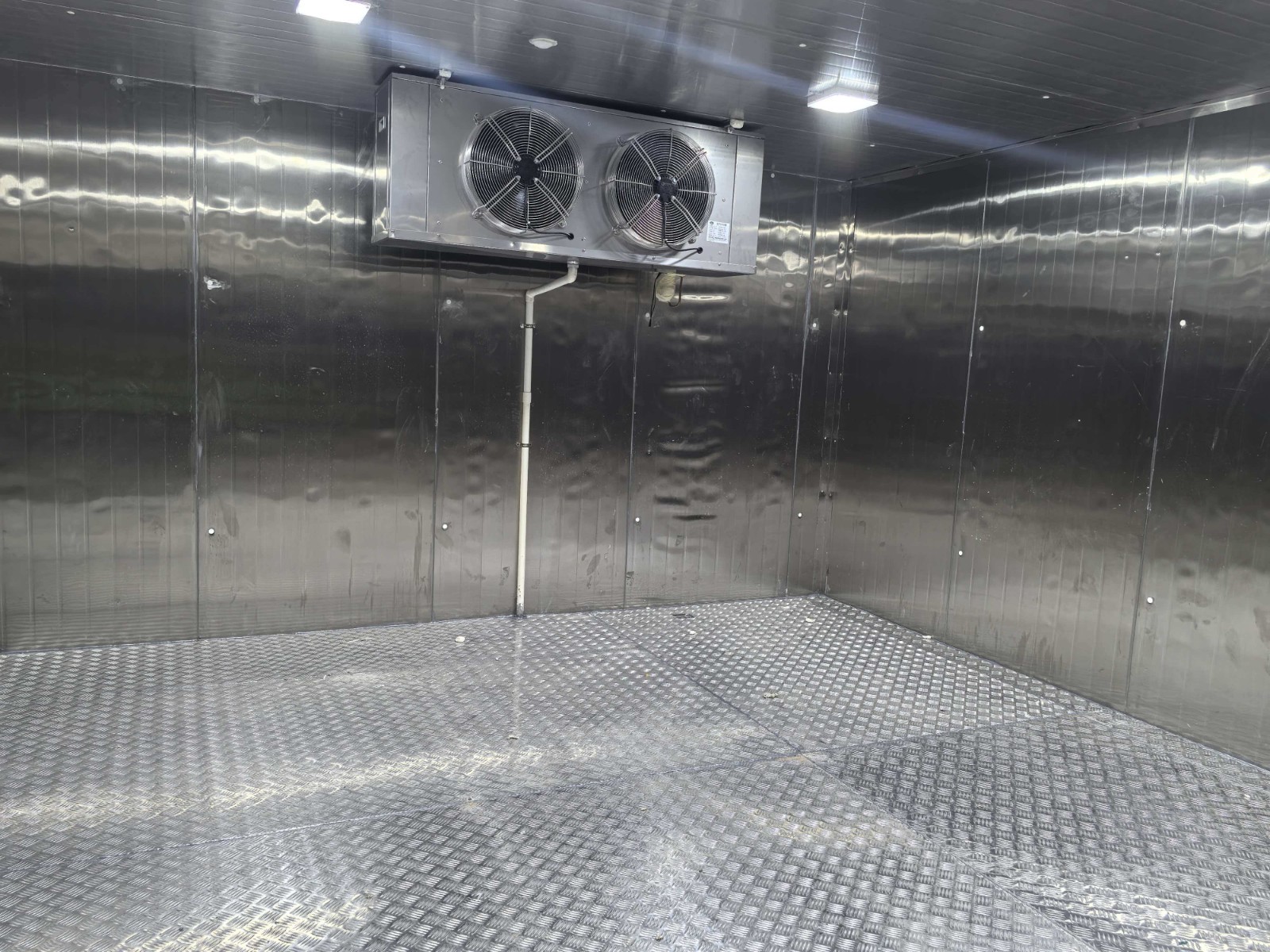

★2、冷风机： 型号DD-8.0/40  名义制冷量8KW，换热面积40㎡，电机功率180W*2 ,化霜功率（3.3KW+1.1KW) 风量3675m³*2  材质：304不锈钢材质；

★
  3、热力膨胀阀，名义制冷量7.7KW，接口尺寸3/8×1/2，蒸发温度范围大、可互换流口组件、可提供带MOP功能的阀防止由于过高的蒸发压力导致压缩机电机损坏的双接触感温包；

4、物联网控制箱（带手机、电脑远程监控功能）免费提供三年手机监控功能；
  具有：各种控制功能、保护功能及远程管理功能。
  例如：压缩机启停控制、高低温告警保护、压缩机过载保护、风机保护、外部告警控制、告警输出、水流告警、电压缺错相保护、库门未关提醒、用电量统计、月报表推送、峰谷电运行模式设置、冷库断电提醒等。
  温度显示范围： -45～120℃
  温度设定范围： -40～115℃
  电流显示范围： 0～100A
  压缩机电流设定范围： 0～80A
  控制器电源： AC380V，三相四线制
  使用环境： 温度-20℃～60℃；湿度≤85%，无凝露,无腐蚀
  输出触点容量： 5A/250VAC
  温度传感器： NTC R25=5kΩ,B(25/50)=3470K

5、R404A环保冷媒。
